Lò Hơi Tầng Sôi

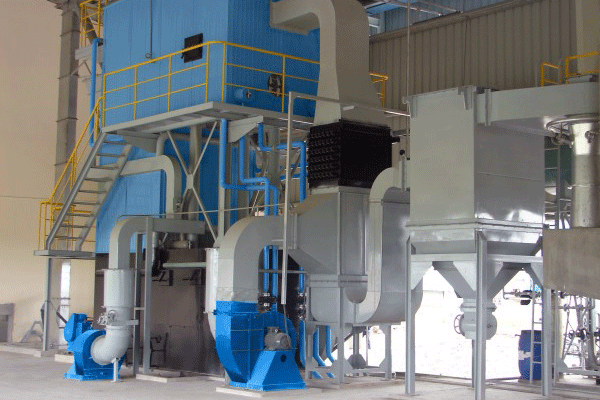

1. Lò hơi tầng sôi là gì?

Lò hơi tầng sôi còn gọi là nồi hơi tầng sôi, lò tầng sôi hay lò đốt tầng sôi là thiết bị sinh hơi công nghiệp sử dụng công nghệ buồng đốt đặc biệt, trong đó nhiên liệu được đốt cháy trong một lớp vật liệu đệm đang chuyển động hỗn loạn nhờ dòng khí cấp từ dưới lên với vận tốc thích hợp.

Điểm khác biệt cốt lõi của công nghệ này so với lò hơi ghi tĩnh hay lò hơi ghi xích nằm ở cơ chế tiếp xúc và truyền nhiệt. Trong buồng đốt tầng sôi, các hạt nhiên liệu được bao bọc bởi lớp vật liệu nóng giúp quá trình cháy diễn ra nhanh, mạnh và đồng đều hơn. Hơn nữa, công nghệ này cho phép duy trì nhiệt độ buồng đốt thấp (chỉ từ 800 – 900°C), giúp giảm thiểu đáng kể sự hình thành các khí thải độc hại như NOx và ngăn ngừa hiện tượng đóng xỉ.

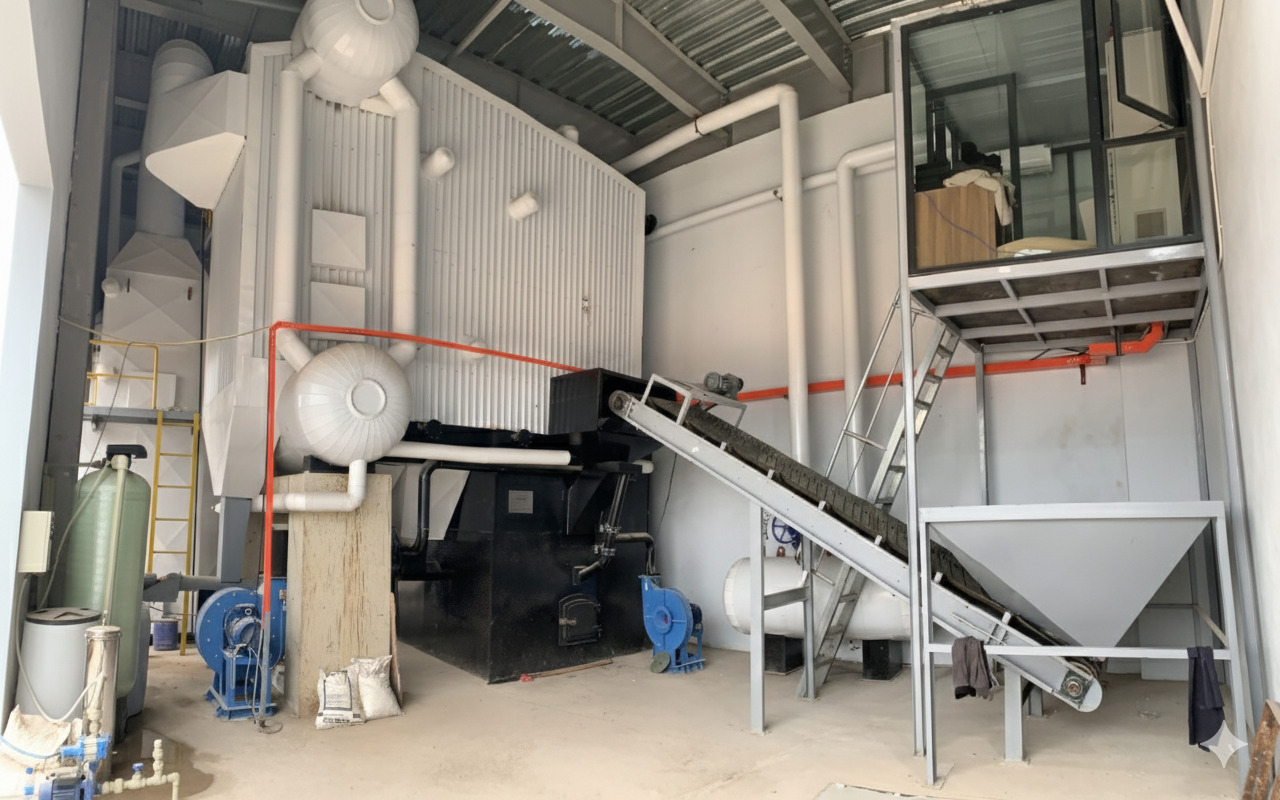

2. Cấu tạo và Nguyên lý hoạt động của hệ thống

Để vận hành hiệu quả và an toàn, người quản lý kỹ thuật cần nắm vững cấu tạo lò hơi tầng sôi và dòng chảy năng lượng bên trong hệ thống.

2.1. Cấu tạo chi tiết các bộ phận

Một hệ thống hoàn chỉnh bao gồm 3 cụm thiết bị chính là hệ thống buồng đốt, hệ thống cấp liệu và hệ thống thu hồi tro bay:

• Hệ thống buồng đốt và bép phun gió: Đóng vai trò tạo ra và duy trì lớp sôi. Hệ thống nấm phun gió được bố trí dưới đáy buồng đốt để phân phối luồng gió cấp 1, nâng lớp vật liệu đệm lên trạng thái lơ lửng.
• Hệ thống cấp liệu: Hoạt động dựa trên cơ chế cung cấp nhiên liệu liên tục và định lượng chính xác vào buồng đốt thông qua vít tải hoặc băng tải, thường tích hợp biến tần để ổn định tải.
• Hệ thống thu hồi tro bay (Cyclone): Là bộ phận đặc trưng của lò hơi tầng sôi tuần hoàn, có chức năng tách các hạt nhiên liệu chưa cháy hết ra khỏi dòng khói và đưa trở lại buồng đốt để đốt kiệt, giúp tăng hiệu suất lên trên 95%.

2.2. Nguyên lý làm việc của lò hơi tầng sôi

Nguyên lý làm việc của lò hơi tầng sôi diễn ra theo quy trình khép kín: khởi động gia nhiệt lớp đệm; cấp gió tạo trạng thái sôi; cấp nhiên liệu duy trì sự cháy và cuối cùng là trao đổi nhiệt sinh hơi.

Quá trình bắt đầu khi quạt gió thổi luồng khí qua sàn nấm để nâng lớp cát. Sau khi được gia nhiệt đến 400-500°C bằng dầu/gas mồi, nhiên liệu rắn được cấp vào và bốc cháy ngay lập tức nhờ tiếp xúc với lớp cát nóng. Nhiệt năng sinh ra sẽ truyền cho các vách ướt xung quanh để đun sôi nước. Điều này khác hẳn với nguyên lý lò hơi điện (dùng điện trở) hay nồi hơi đốt dầu (dùng béc phun), nơi nhiệt lượng tập trung tại một điểm thay vì phân bố đều cả buồng đốt.

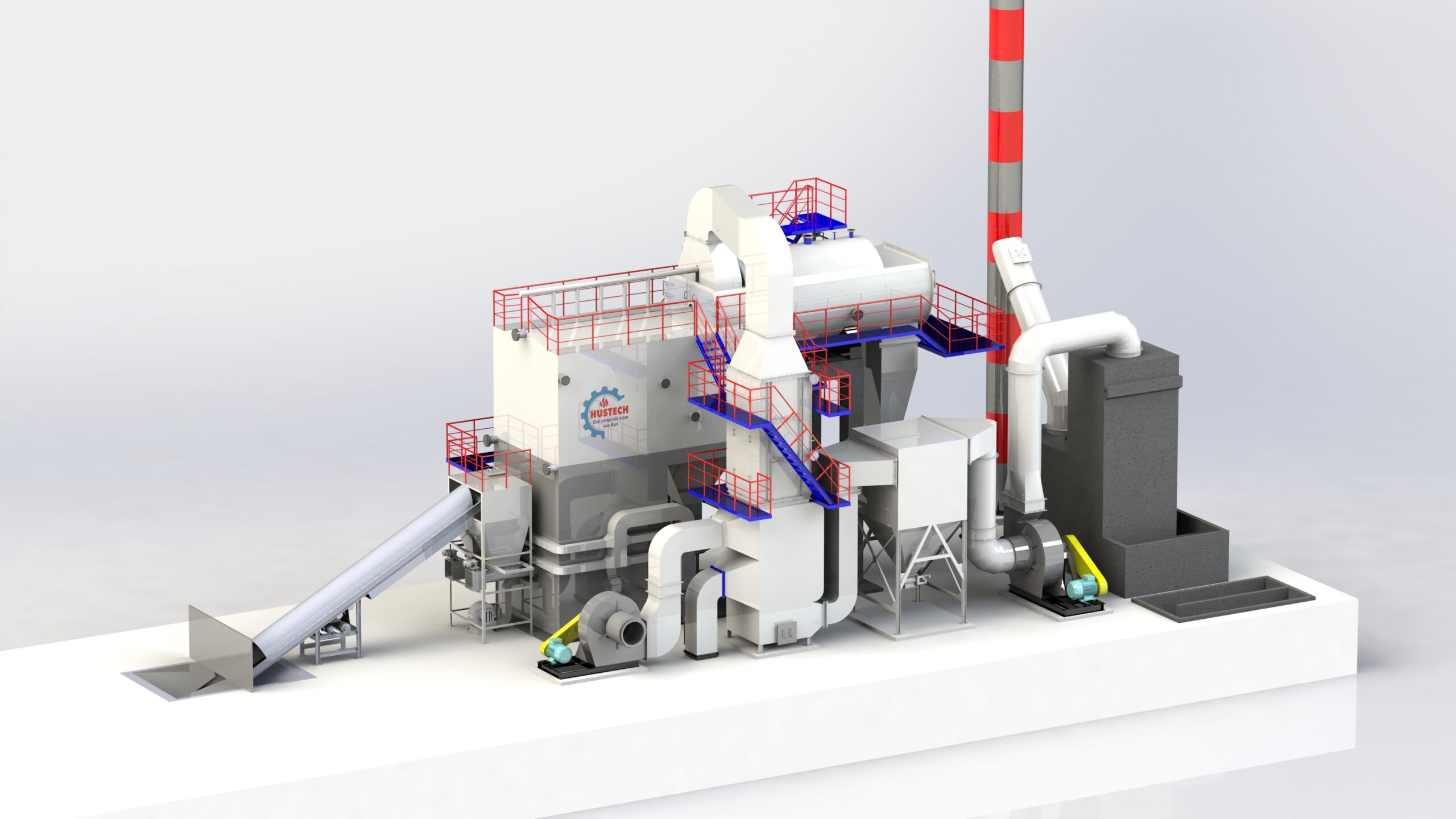

3. Phân loại các dòng lò hơi tầng sôi phổ biến hiện nay

Dựa trên vận tốc gió cấp và cơ chế chuyển động của lớp vật liệu đệm, công nghệ này được chia thành hai nhóm chính là Lò hơi tầng sôi sủi bọt (BFB) và Lò hơi tầng sôi tuần hoàn (CFB). Việc hiểu rõ đặc tính của từng loại sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với quy mô và nguồn nhiên liệu sẵn có.

3.1. Lò hơi tầng sôi sủi bọt

Lò hơi tầng sôi sủi bọt (Bubbling Fluidized Bed – BFB) vận hành ở vận tốc gió cấp thấp (khoảng 1.2 – 2.5 m/s), tạo ra lớp vật liệu đệm có trạng thái sôi bọt nhẹ nhàng giống như nước sôi trên bề mặt nhưng không bị thổi bay ra khỏi buồng đốt. Mật độ hạt trong lớp sôi của công nghệ này rất cao, giúp duy trì nhiệt độ ổn định.

Ưu điểm nổi bật của lò BFB là khả năng đốt tốt các loại nhiên liệu có kích thước hạt lớn (lên tới 50mm), độ ẩm cao và nhiệt trị thấp như rác thải, bùn, vỏ cây hoặc trấu rời mà không cần xử lý quá kỹ. Tuy nhiên, do không có hệ thống tái tuần hoàn tro, hiệu suất cháy của lò BFB thường thấp hơn lò CFB và chỉ tối ưu cho dải công suất vừa và nhỏ (dưới 30 tấn/giờ).

3.2. Lò hơi tầng sôi tuần hoàn

Lò hơi tầng sôi tuần hoàn (Circulating Fluidized Bed – CFB) hoạt động với vận tốc gió cao (4 – 6 m/s), đủ mạnh để thổi bay lớp vật liệu lên cao và tuần hoàn lại buồng đốt thông qua hệ thống Cyclone thu hồi tro. Quá trình này tạo ra sự xáo trộn mãnh liệt giữa nhiên liệu và không khí trên toàn bộ chiều cao buồng đốt.

Điểm vượt trội nhất trong cấu tạo lò hơi tầng sôi dạng tuần hoàn là hiệu suất cháy cực cao (đốt kiệt carbon trên 98%) nhờ thời gian lưu cháy dài và cơ chế tái tuần hoàn hạt chưa cháy. Hơn nữa, công nghệ này cho phép khử khí độc SOx và NOx ngay trong buồng đốt hiệu quả nhất nhờ phun đá vôi trực tiếp, trở thành giải pháp số 1 cho các nhà máy nhiệt điện hoặc khu công nghiệp quy mô lớn (trên 30 tấn/giờ) cần tiết kiệm nhiên liệu triệt để.

4. Tại sao doanh nghiệp nên chuyển đổi sang lò hơi tầng sôi?

Việc thay thế các lò đốt than cũ bằng lò hơi tầng sôi đốt biomass mang lại lợi ích kép về kinh tế và môi trường.

• Khả năng đốt đa nhiên liệu: Lò có thể đốt cháy hầu hết các loại nhiên liệu rắn giá rẻ như trấu, mùn cưa, vỏ cây, bã mía hoặc than cám chất lượng thấp. Nhờ đó, chi phí nhiên liệu có thể giảm từ 20% đến 40% so với lò ghi xích.
• Hiệu suất cháy và môi trường: Lò đạt hiệu suất cháy carbon lên tới 95-99%. Công nghệ đốt ở nhiệt độ thấp (<900°C) và khả năng phun đá vôi khử SOx trực tiếp giúp đáp ứng các tiêu chuẩn khí thải nghiêm ngặt mà không cần hệ thống xử lý đắt tiền phía sau.

Theo số liệu từ Viện Năng lượng, các doanh nghiệp chuyển đổi sang lò hơi tầng sôi đốt biomass đã giảm được trung bình 30% chi phí vận hành hàng năm so với sử dụng lò đốt than ghi tĩnh cũ.

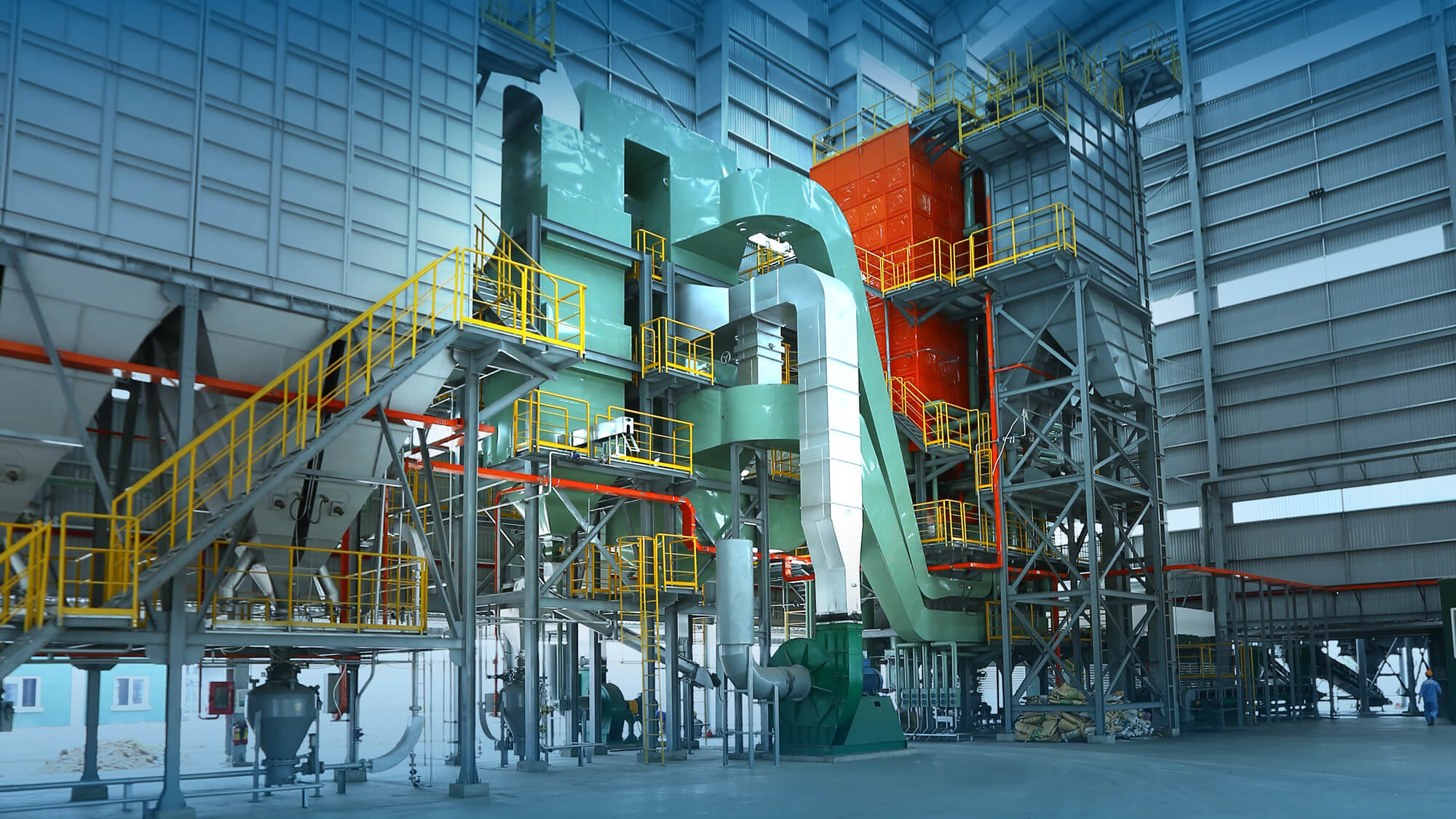

5. Báo giá nồi hơi công nghiệp cập nhật mới nhất

Chi phí đầu tư hệ thống lò hơi tầng sôi phụ thuộc vào nhiều biến số kỹ thuật và yêu cầu riêng biệt của từng nhà máy.

Giá lò hơi tầng sôi rất đa dạng, thường tính theo công suất (tấn hơi/giờ), có thể dao động từ vài trăm triệu đến vài tỷ đồng, ví dụ: lò hơi tầng sôi công suất nhỏ có thể bắt đầu từ khoảng 350-700 triệu VNĐ cho 1 tấn hơi/giờ, còn công suất lớn hơn có thể lên tới 1.2 tỷ VNĐ hoặc hơn, tùy thuộc vào công nghệ, vật liệu, thương hiệu và các thiết bị đi kèm.

Đối với các dòng lò khác, giá lò hơi đốt củi dạng ghi tĩnh thường thấp hơn (khoảng 300 triệu/tấn), trong khi giá nồi hơi công nghiệp nhập khẩu nguyên chiếc từ G7 có thể cao gấp đôi mức trung bình.

6. Tại sao nên chọn thương hiệu FDI Heat?

Trong lĩnh vực năng lượng nhiệt, FDI Heat tự hào là đối tác chiến lược cung cấp giải pháp lò hơi chuẩn quốc tế. Dưới đây là những lý do các doanh nghiệp hàng đầu lựa chọn chúng tôi:

• Công nghệ thiết kế chuẩn ASME: Sản phẩm của FDI Heat được tính toán và thiết kế tuân thủ nghiêm ngặt tiêu chuẩn ASME (Mỹ) và TCVN, đảm bảo hệ số an toàn cao và tuổi thọ thiết bị kéo dài trên 15 năm.
• Tối ưu hóa hiệu suất (Energy Optimization): Chúng tôi áp dụng công nghệ buồng đốt tầng sôi đa cấp độc quyền, cam kết hiệu suất nhiệt luôn đạt >87%, giúp khách hàng tiết kiệm hàng tỷ đồng tiền nhiên liệu mỗi năm.
• Hệ thống điều khiển 4.0: FDI Heat tích hợp hệ thống giám sát SCADA/PLC, cho phép quản lý vận hành từ xa, tự động hóa quy trình cấp liệu và cảnh báo sự cố sớm.
• Dịch vụ cam kết 24/7: Với đội ngũ kỹ sư chuyên môn cao, chúng tôi cam kết có mặt xử lý sự cố trong vòng 24h và cung cấp dịch vụ bảo trì trọn đời, đảm bảo mạch sản xuất của khách hàng không bị gián đoạn.

Khách hàng nói gì về lò hơi tầng sôi của FDI Heat?

• Anh Trần Quang Huy – Giám đốc Kỹ thuật Nhà máy Giấy (Bình Dương): “Bài toán chi phí nhiên liệu luôn là gánh nặng lớn nhất của ngành giấy. Từ khi chuyển đổi sang hệ thống lò hơi tầng sôi tuần hoàn (CFB) công suất 20 tấn/giờ của FDI Heat, chúng tôi đã giảm được gần 30% chi phí than mỗi tháng nhờ khả năng đốt triệt để các loại than cám phẩm cấp thấp mà lò cũ không đốt được. Hệ thống vận hành rất êm, áp suất hơi ổn định giúp dây chuyền giấy chạy mượt mà, không bị đứt giấy do tụt áp.”
• Chị Nguyễn Thị Mai – Quản lý sản xuất Công ty Thực phẩm Xuất khẩu (Long An): “Điều tôi ấn tượng nhất ở FDI Heat không chỉ là chất lượng lò hơi mà là tinh thần dịch vụ 24/7. Có lần lò gặp trục trặc cảm biến vào lúc 2 giờ sáng, đội ngũ kỹ thuật của FDI đã hỗ trợ online ngay lập tức và có mặt tại nhà máy để xử lý dứt điểm vào sáng sớm hôm sau. Sự tận tâm này giúp chúng tôi yên tâm sản xuất, đảm bảo kịp tiến độ các đơn hàng xuất khẩu gấp.”
• Anh Lê Văn Tú – Chủ doanh nghiệp Dệt nhuộm (Hưng Yên): “Trước đây chúng tôi rất đau đầu vì khói bụi và thường xuyên bị nhắc nhở về môi trường. Tuy nhiên, lò hơi tầng sôi đốt Biomass của FDI Heat đã giải quyết hoàn toàn vấn đề này. Nhờ công nghệ buồng đốt nhiệt độ thấp và hệ thống lọc bụi hiệu quả, khói thải ra luôn đạt chuẩn QCVN, không còn khói đen, giúp doanh nghiệp đáp ứng tốt các yêu cầu khắt khe của khu công nghiệp xanh.”

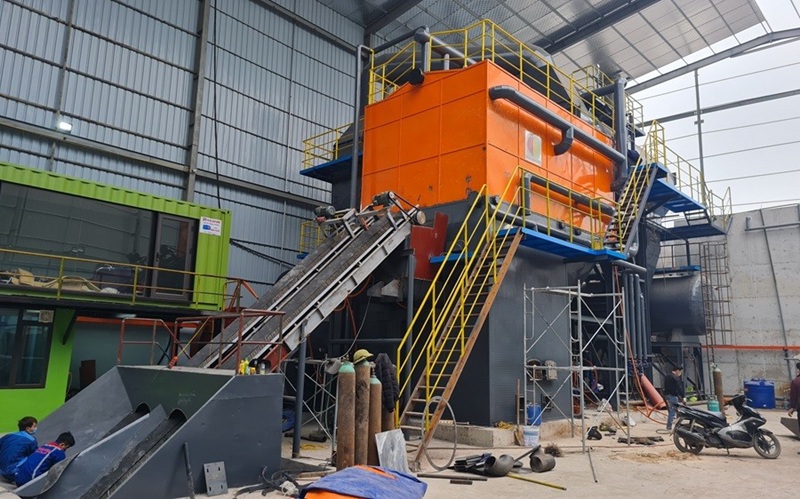

7. Các vấn đề vận hành và xử lý sự cố

Để làm chủ công nghệ và hiểu rõ cách vận hành lò hơi tầng sôi, kỹ thuật viên cần lưu ý các vấn đề sau:

• Ngăn ngừa mài mòn ống sinh hơi: Mài mòn là vấn đề phổ biến do hạt vật liệu va đập. Giải pháp là sử dụng vật liệu chịu mòn, hàn đắp (hard facing) và lắp đặt tấm chắn dòng tại các vị trí xung yếu.
• Quy trình khởi động an toàn: Tuân thủ các bước: cấp vật liệu đệm -> chạy quạt tạo lớp sôi -> gia nhiệt bằng dầu/gas đến 500°C -> cấp nhiên liệu rắn từ từ. Tuyệt đối không cấp nhiên liệu ồ ạt khi nhiệt độ chưa đạt để tránh tắt lửa hoặc nổ.
• Khử lưu huỳnh trực tiếp: Phun đá vôi (CaCO3) vào buồng đốt để phản ứng với SO2 tạo thành thạch cao, giúp loại bỏ tới 90% lượng lưu huỳnh ngay tại nguồn.

8. Câu hỏi thường gặp

Dưới đây là giải đáp cho 8 thắc mắc phổ biến nhất của doanh nghiệp:

1. Lò hơi tầng sôi có đốt được rác thải công nghiệp không? Có, nhờ nhiệt độ ổn định và thời gian lưu cháy lâu, lò tầng sôi có thể đốt tốt các loại rác thải công nghiệp (vải vụn, giấy, da giày) dã qua sơ chế, giúp tận dụng nhiệt năng.
2. Chi phí bảo trì lò hơi tầng sôi có cao hơn lò hơi ghi xích không? Chi phí bảo trì thường cao hơn một chút do việc thay thế vật liệu chịu mòn và điện năng cho quạt áp suất cao. Tuy nhiên, mức chênh lệch này rất nhỏ so với số tiền tiết kiệm được từ nhiên liệu giá rẻ.
3. Lò hơi tầng sôi có an toàn hơn lò hơi đốt củi truyền thống không? Có, nhờ hệ thống điều khiển tự động PLC và các van an toàn, lò tầng sôi kiểm soát áp suất và nhiệt độ chính xác hơn, giảm thiểu rủi ro nổ do quá áp so với các loại nồi hơi đốt củi vận hành thủ công.
4. Thời gian thi công lắp đặt một hệ thống là bao lâu? Tùy vào công suất, thời gian từ lúc thiết kế đến khi nghiệm thu thường kéo dài từ 3 đến 5 tháng.
5. FDI Heat có hỗ trợ chuyển đổi từ lò đốt than cũ sang lò tầng sôi không? Có, chúng tôi cung cấp dịch vụ cải tạo lò hơi cũ, tận dụng lại phần thân lò để lắp đặt buồng đốt tầng sôi mới, giúp tiết kiệm 40-50% chi phí so với đầu tư mới hoàn toàn.
6. Tuổi thọ của lò hơi tầng sôi là bao nhiêu năm? Nếu được bảo trì đúng quy trình, tuổi thọ của lò có thể đạt từ 15 đến 20 năm.
7. Sự khác biệt lớn nhất giữa lò hơi tầng sôi và lò hơi điện là gì? Sự khác biệt nằm ở chi phí vận hành và quy mô. Lò hơi điện sạch nhưng chi phí điện năng cực cao, chỉ dùng cho lò nhỏ (<1 tấn/h), còn lò tầng sôi dùng cho quy mô công nghiệp lớn với chi phí nhiên liệu rẻ.
8. Làm sao để xử lý xỉ tro sau khi đốt? Tro xỉ của lò tầng sôi rất mịn và đã được khử độc tính, có thể tận dụng làm phụ gia sản xuất gạch không nung hoặc xi măng, giúp doanh nghiệp có thêm nguồn thu phụ.
