Lò Dầu Tải Nhiệt

1. Lò dầu tải nhiệt là gì?

Lò dầu tải nhiệt hay lò dầu truyền nhiệt, nồi dầu là thiết bị sinh nhiệt dùng để đun nóng dầu truyền nhiệt (dầu tải nhiệt) thay vì nước, nhằm cung cấp nhiệt gián tiếp cho các thiết bị, dây chuyền sản xuất cần nhiệt độ cao. Lò dầu tải nhiệt đốt nhiên liệu (than, dầu DO, gas, sinh khối…) để tăng nhiệt độ cho dầu tải nhiệt (như dầu truyền nhiệt Shell Heat Transfer Oil, Therminol, Mobiltherm…). Dầu nóng này được bơm tuần hoàn qua các thiết bị trao đổi nhiệt (nồi nấu, sấy, ép, bay hơi…), cung cấp nhiệt gián tiếp mà không cần dùng hơi nước.

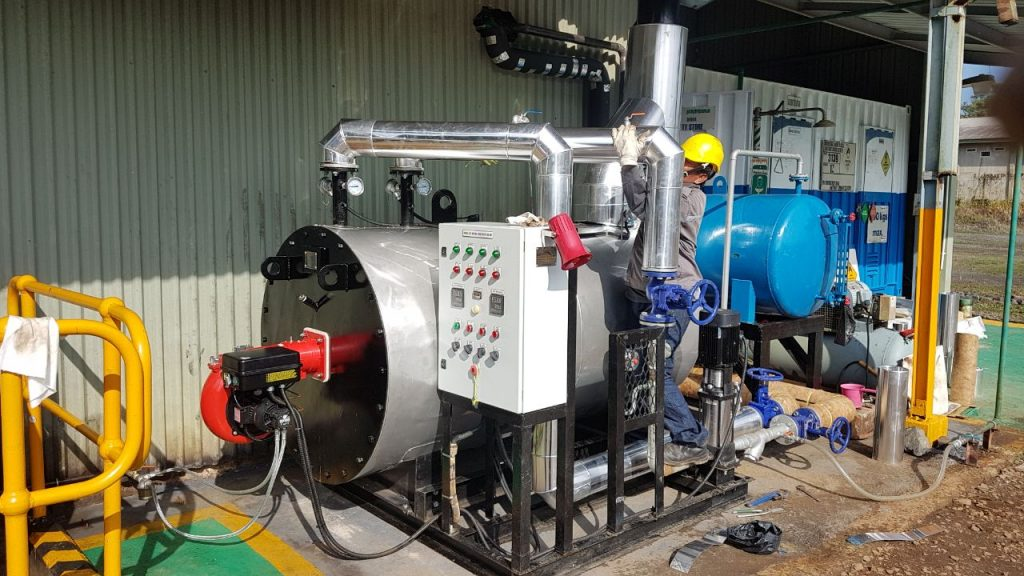

2. Nguyên lý hoạt động của lò dầu tải nhiệt diễn ra như thế nào?

Nguyên lý lò dầu tải nhiệt dựa trên cơ chế tuần hoàn cưỡng bức trong một vòng kín. Cụ thể, bơm tuần hoàn sẽ đẩy dầu đi qua các ống xoắn trong buồng đốt để hấp thụ nhiệt từ ngọn lửa, dầu nóng sau đó được đưa đến các thiết bị tiêu thụ nhiệt (như máy định hình vải, máy ép gỗ) để nhả nhiệt, và cuối cùng quay trở lại lò để được đun nóng tiếp.

Quá trình này được kiểm soát chặt chẽ bởi các yếu tố:

• Chênh lệch nhiệt độ: Duy trì sự chênh lệch nhiệt độ dầu đi và về (thường là 20-40°C) để đảm bảo hiệu suất.

• Lưu lượng dòng chảy: Dầu phải di chuyển với tốc độ đủ nhanh trong ống xoắn để tránh hiện tượng quá nhiệt cục bộ gây nứt (cracking) dầu, làm hỏng dầu và tắc nghẽn ống.

Theo tiêu chuẩn DIN 4754 (Đức) về hệ thống truyền nhiệt hữu cơ, nguyên lý tuần hoàn kín của lò dầu giúp giảm thiểu sự oxy hóa của dầu khi tiếp xúc với không khí, từ đó kéo dài tuổi thọ của môi chất lên tới 5-7 năm.

3. Cấu tạo chi tiết của hệ thống lò dầu tải nhiệt

Một hệ thống lò dầu tải nhiệt chuẩn bao gồm 6 cụm thiết bị chính, được thiết kế để chịu được sự giãn nở nhiệt lớn của dầu, bao gồm: thân lò, đầu đốt/buồng đốt, bơm tuần hoàn, bồn giãn nở, bồn chứa dầu và hệ thống tách khí/lọc.

Chi tiết hơn, chức năng của từng bộ phận như sau:

3.1. Thân lò và Ống xoắn

Đây là bộ phận trao đổi nhiệt chính. Khác với lò hơi dùng ống lửa, lò dầu thường sử dụng ống xoắn ruột gà lồng vào nhau. Dầu chạy trong lòng ống xoắn với tốc độ cao, ngọn lửa cháy trong lòng ống xoắn trong cùng. Thiết kế này giúp tăng diện tích truyền nhiệt và đảm bảo dầu không bị lưu ở “điểm chết”.

3.2. Bơm tuần hoàn

Là “trái tim” của hệ thống. Đây phải là loại bơm chịu nhiệt chuyên dụng (phớt chịu nhiệt hoặc bơm ly tâm dẫn động từ), có khả năng vận hành liên tục ở nhiệt độ 300°C mà không bị rò rỉ.

3.3. Bồn giãn nở

Đặt ở vị trí cao nhất của hệ thống. Nhiệm vụ của nó là chứa lượng dầu giãn nở khi nóng lên (dầu nở ra khoảng 20-30% thể tích khi nóng), đồng thời giúp tách khí và hơi nước ra khỏi dòng dầu, ngăn chặn hiện tượng xâm thực bơm.

3.4. Hệ thống đốt

• Lò dầu đốt Biomass/Than: Sử dụng buồng đốt ghi xích hoặc ghi tĩnh xây gạch chịu lửa.

• Lò dầu đốt Gas/Dầu DO: Sử dụng đầu đốt (Burner) phun trực tiếp vào buồng lò.

3.5. Hệ thống lọc và tách khí

Lọc chữ Y giúp loại bỏ cặn bẩn, xỉ hàn trong đường ống để bảo vệ bơm. Bộ tách khí giúp loại bỏ bọt khí hòa tan, đảm bảo dòng chảy ổn định.

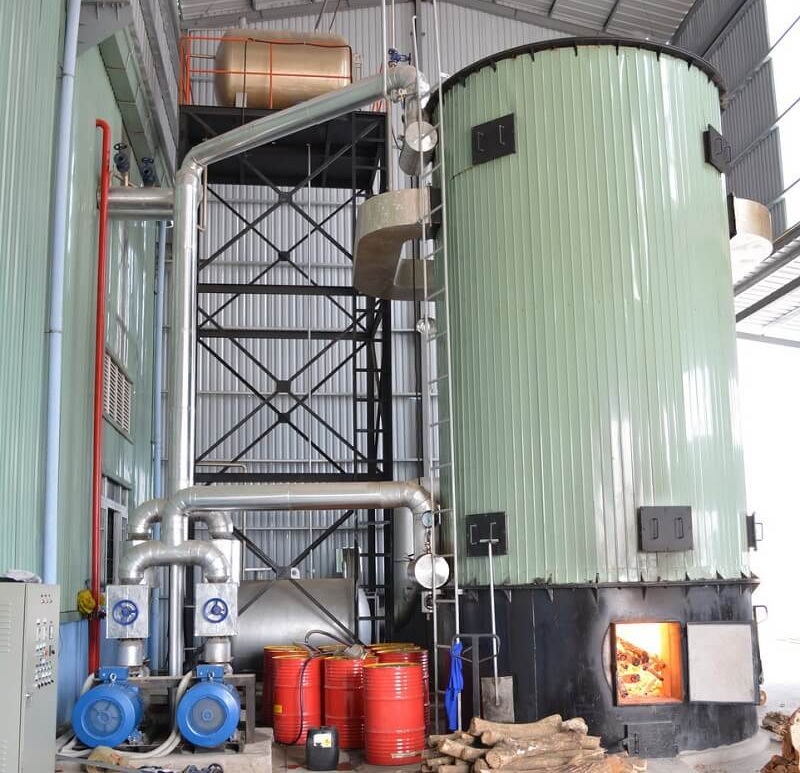

4. Ưu và nhược điểm của lò dầu tải nhiệt so với lò hơi

Việc lựa chọn lò dầu thay thế lò hơi là xu hướng của các ngành công nghiệp hiện đại nhờ khả năng kiểm soát nhiệt độ chính xác và áp suất thấp, tuy nhiên cần chấp nhận chi phí môi chất cao.

Cụ thể, bảng phân tích dưới đây sẽ làm rõ:

Ưu điểm vượt trội

• Nhiệt độ cao, áp suất thấp: Có thể đạt 300°C ở áp suất thường, trong khi lò hơi muốn đạt 300°C phải chịu áp suất khổng lồ (gần 90 bar) – điều cực kỳ tốn kém và nguy hiểm.

• Không bị ăn mòn, cáu cặn: Do môi chất là dầu, hệ thống hoàn toàn không bị rỉ sét hay đóng cặn vôi như lò hơi, không tốn chi phí hóa chất xử lý nước.

• Nhiệt độ ổn định: Dầu có quán tính nhiệt lớn, giúp nhiệt độ cung cấp cho dây chuyền sản xuất chính xác tuyệt đối, rất quan trọng cho in ấn và dệt nhuộm.

Nhược điểm và Hạn chế

• Nguy cơ cháy nổ do rò rỉ: Dầu nóng là chất dễ cháy. Nếu đường ống bị rò rỉ hoặc gioăng phớt hỏng, dầu phun ra gặp không khí nóng có thể gây hỏa hoạn nghiêm trọng.

• Chi phí dầu truyền nhiệt: Giá dầu truyền nhiệt khá cao và cần thay thế định kỳ khi dầu bị lão hóa (biến chất).

• Quy trình khởi động phức tạp: Cần thời gian dài để sấy lò, đuổi hơi nước ra khỏi dầu mới nạp mỗi khi khởi động lại hệ thống sau bảo trì.

5. Báo giá chi phí đầu tư lò dầu tải nhiệt

Chi phí đầu tư lò dầu tải nhiệt phụ thuộc chủ yếu vào loại nhiên liệu đốt và công suất nhiệt (Gcal/h hoặc kW), thường nằm trong khoảng 90 triệu đến 500 triệu đồng.

Cụ thể, mức giá tham khảo thị trường hiện nay như sau:

5.1. Lò dầu tải nhiệt đốt Dầu/Gas – Dạng nằm

• Công suất 100kg/h: 90.000.000 – 120.000.000 VNĐ.
• Công suất 300kg/h: 150.000.000 – 190.000.000 VNĐ.
• Công suất 500kg/h: 220.000.000 – 280.000.000 VNĐ.
• Công suất 1000kg/h: 380.000.000 – 500.000.000 VNĐ.

5.2. Lò dầu tải nhiệt đốt Biomass/Than – Dạng ghi xích/ghi tĩnh

• Công suất 1 – 2 Gcal/h: Giá từ 800 triệu – 2 tỷ đồng.

• Loại này có chi phí đầu tư ban đầu cao hơn do hệ thống cấp liệu, xử lý khói bụi phức tạp, nhưng chi phí nhiên liệu vận hành rẻ hơn 40-50% so với đốt dầu DO/Gas.

Lưu ý: Giá trên thường đã bao gồm thân lò, đầu đốt/buồng đốt, bơm dầu, bồn giãn nở và tủ điện, nhưng chưa bao gồm hệ thống đường ống dẫn dầu đến máy sản xuất và chi phí dầu truyền nhiệt (khoảng 30-50 triệu/phuy).

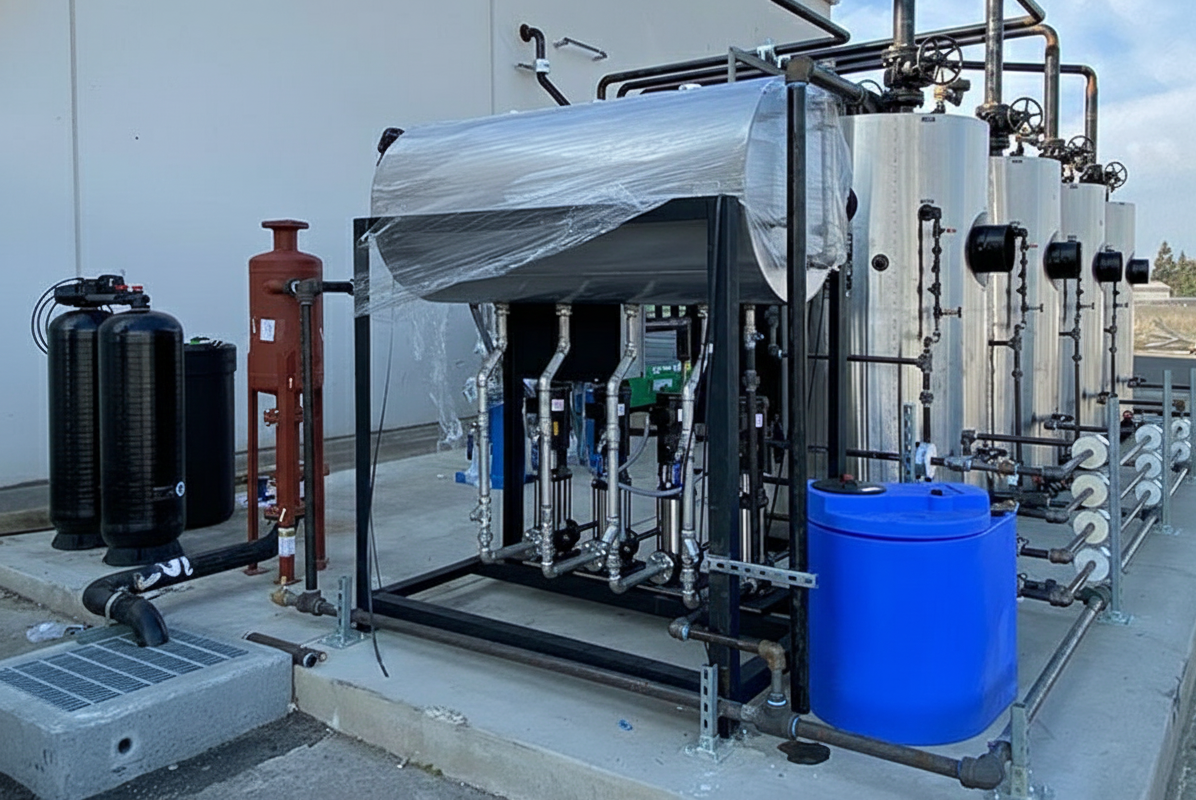

6. Cách vận hành chuẩn và Lưu ý an toàn sống còn

Vận hành lò dầu tải nhiệt khác hoàn toàn lò hơi, yêu cầu quan trọng nhất là duy trì lưu lượng tuần hoàn và quy trình tách nước trong dầu.

Quan trọng hơn, quy trình vận hành chuẩn bao gồm các bước:

6.1. Quy trình sấy dầu

Khi mới nạp dầu hoặc lò nghỉ lâu ngày, trong dầu sẽ có hơi ẩm. Khi khởi động, phải nâng nhiệt từ từ (ví dụ: giữ ở 95-100°C) trong nhiều giờ để hơi nước bốc hơi qua bồn giãn nở. Tuyệt đối không tăng nhiệt nhanh, nước sôi đột ngột sẽ gây hiện tượng trào dầu (foaming) ra khỏi bồn giãn nở, gây bỏng và hỏa hoạn.

6.2. Duy trì chênh lệch áp suất

Luôn theo dõi đồng hồ chênh áp giữa đường dầu đi và về. Nếu chênh áp giảm đột ngột, nghĩa là lưu lượng dầu qua lò đang giảm (do bơm lỗi hoặc tắc lọc). Phải dừng đốt ngay lập tức, nếu không dầu trong ống xoắn sẽ bị quá nhiệt, cháy thành than và làm thủng ống lò.

6.3. Quy trình tắt lò

Khi tắt lò, phải tắt đầu đốt trước nhưng vẫn phải để bơm dầu tuần hoàn chạy tiếp. Chỉ được tắt bơm khi nhiệt độ dầu đã giảm xuống mức an toàn (thường dưới 100°C). Nếu tắt bơm ngay khi lò còn nóng, lượng dầu nằm yên trong ống xoắn sẽ bị nhiệt dư nung nóng quá mức và bị phân hủy.

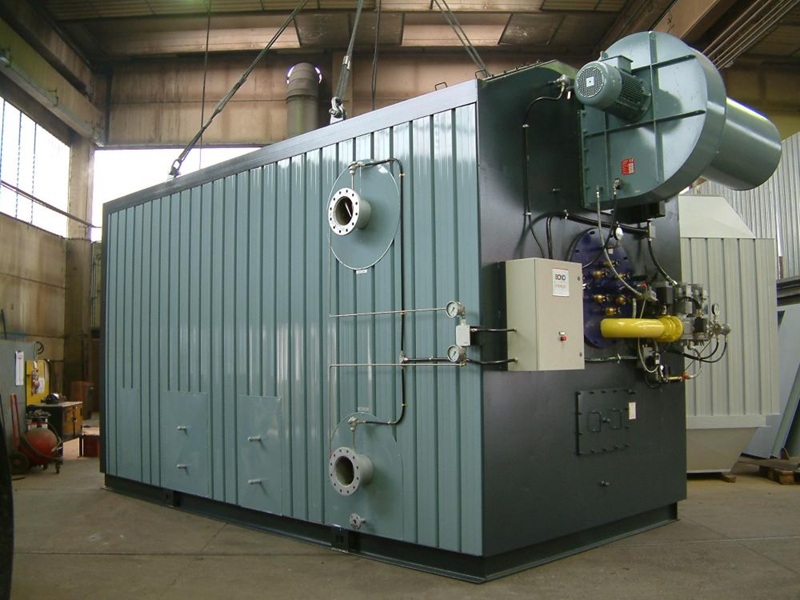

7. Tại sao nên chọn lò dầu tải nhiệt thương hiệu FDI Heat?

FDI Heat mang đến giải pháp lò dầu tải nhiệt thế hệ mới, tập trung vào độ an toàn tối đa và tuổi thọ dầu truyền nhiệt, giúp khách hàng an tâm tuyệt đối khi vận hành.

Dưới đây là 3 điểm mạnh công nghệ độc quyền của chúng tôi:

7.1. Thiết kế ống xoắn đa tầng

Lò dầu FDI Heat sử dụng thiết kế 3 lớp ống xoắn đồng tâm được tính toán khí động học chính xác. Điều này đảm bảo phân bố nhiệt đồng đều, loại bỏ các điểm nóng cục bộ – nguyên nhân chính gây biến chất dầu, giúp kéo dài tuổi thọ dầu thêm 30%.

7.2. Công nghệ hàn tự động 100%

Toàn bộ mối hàn ống xoắn được thực hiện bằng robot tự động và kiểm tra siêu âm/chụp phim X-quang 100%. Chúng tôi cam kết bảo hành mối hàn lên tới 5 năm, loại bỏ nỗi lo rò rỉ dầu trong thân lò – sự cố nguy hiểm và tốn kém nhất.

7.3. Hệ thống điều khiển thông minh

Tủ điều khiển tích hợp PLC giám sát chặt chẽ lưu lượng và nhiệt độ khói thải. Hệ thống tự động điều chỉnh tỷ lệ đốt để duy trì nhiệt độ dầu đầu ra với sai số chỉ ±1°C, đáp ứng yêu cầu khắt khe của các dây chuyền định hình vải cao cấp.

8. Đánh giá thực tế từ khách hàng

Khách hàng lựa chọn lò dầu FDI Heat không chỉ vì thiết bị bền bỉ mà còn vì sự tư vấn kỹ thuật chuyên sâu về hệ thống đường ống.

Sau đây là những phản hồi từ thị trường:

“Nhà máy ép ván MDF của tôi cần nhiệt độ 280°C liên tục 24/7. Lò dầu tải nhiệt 4 Gcal của FDI Heat chạy rất ổn định. Thích nhất là hệ thống bơm KSB của Đức họ lắp kèm rất bền, chạy 3 năm nay chưa phải thay phớt. Nhờ nhiệt độ chuẩn mà tỷ lệ ván lỗi giảm hẳn so với hồi dùng lò hơi cũ.”

— Ông Trần Quang Huy, Tổng Giám đốc Công ty Gỗ Công nghiệp Bình Phước

“Làm ngành in bao bì nhựa, sợ nhất là nhiệt độ trồi sụt làm hỏng màng. Tôi đánh giá cao hệ thống điều khiển của FDI Heat, nhiệt độ set 250°C là đứng im phăng phắc. Đội ngũ kỹ thuật hướng dẫn quy trình sấy dầu rất kỹ, giúp anh em vận hành tránh được sự cố trào dầu nguy hiểm.”

— Anh Lê Văn Nam, Quản lý Kỹ thuật Nhà máy Bao bì Nhựa (Hưng Yên)

9. Câu Hỏi Thường Gặp Về Lò Dầu Tải Nhiệt

9.1. Khi nào nên dùng lò dầu tải nhiệt thay vì lò hơi?

Bạn nên dùng lò dầu khi dây chuyền sản xuất cần nhiệt độ cao trên 200°C (như ép gỗ, nhuộm, chiên thực phẩm). Nếu dùng lò hơi để đạt 200°C áp suất phải lên tới 16 bar, rất nguy hiểm. Lò dầu đạt 200°C ở áp suất thường (< 4 bar), an toàn hơn nhiều.

9.2. Dầu truyền nhiệt bao lâu phải thay một lần?

Thông thường dầu truyền nhiệt cần thay sau 3 đến 5 năm hoặc lâu hơn nếu vận hành tốt. Bạn cần lấy mẫu dầu đi kiểm tra định kỳ 6 tháng/lần. Nếu chỉ số axit hoặc độ nhớt vượt mức cho phép thì phải thay hoặc lọc tái sinh.

9.3. Lò dầu tải nhiệt có bị nổ như lò hơi không?

Nguy cơ nổ vật lý do áp suất là rất thấp vì lò chạy áp suất thấp. Tuy nhiên, nguy cơ cháy nổ hóa học do dầu rò rỉ ra ngoài gặp lửa là có. Do đó, hệ thống PCCC và kiểm tra rò rỉ đường ống quan trọng hơn là van an toàn áp suất.

9.4. Có thể dùng dầu nhớt động cơ thay cho dầu truyền nhiệt không?

Tuyệt đối không. Dầu truyền nhiệt có khả năng chịu nhiệt và độ bền nhiệt cao hơn nhiều. Dầu động cơ sẽ bị phân hủy, đóng cặn rất nhanh ở nhiệt độ cao, gây tắc ống xoắn và hỏng lò chỉ trong thời gian ngắn.

9.5. Sự cố “coking” trong lò dầu là gì?

Là hiện tượng dầu bị quá nhiệt (do dòng chảy chậm hoặc tắt bơm đột ngột) khiến dầu bị cháy thành lớp than đen bám vào thành ống. Lớp than này cách nhiệt, làm ống bị nung nóng đỏ và vỡ/thủng ống. Đây là sự cố nghiêm trọng nhất.

9.6. Lò dầu tải nhiệt có cần người trực 24/24 không?

Theo quy định an toàn lao động, lò dầu tải nhiệt công suất lớn vẫn cần người giám sát. Tuy nhiên, các hệ thống hiện đại của FDI Heat có thể vận hành tự động hóa cao, giảm thiểu thao tác thủ công, người vận hành chỉ cần giám sát qua màn hình.

9.7. Tại sao bồn giãn nở phải đặt ở vị trí cao nhất?

Để đảm bảo nguyên tắc bình thông nhau, giúp luôn điền đầy dầu trong hệ thống đường ống bên dưới, đồng thời tạo không gian để khí và hơi nước tự động thoát lên trên cao ra ngoài khí quyển, tránh hiện tượng e khí trong bơm.

9.8. Lò dầu tải nhiệt có dùng để đun nước nóng hay tạo hơi nước gián tiếp được không?

Được. Bạn có thể dùng lò dầu để cấp nhiệt cho một bộ trao đổi nhiệt (bình sinh hơi hoặc bộ trao đổi nhiệt dầu-nước) để tạo ra hơi nước hoặc nước nóng phục vụ mục đích khác. Cách này giúp bạn có một hệ thống trung tâm cấp nhiệt đa năng.
