Lò Hơi Ghi Xích

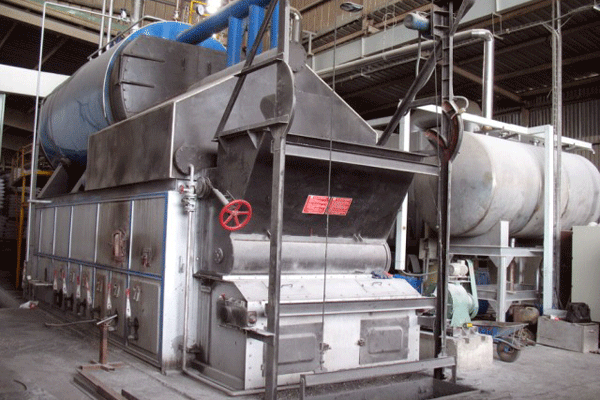

1. Lò hơi ghi xích là gì?

Lò hơi ghi xích còn được gọi là nồi hơi ghi xích là một loại lò hơi đốt nhiên liệu rắn tự động, trong đó quá trình cháy diễn ra trên mặt ghi kim loại chuyển động vô tận như một băng tải.

Đặc điểm nhận dạng chính của thiết bị này là hệ thống ghi xích chủ động đưa nhiên liệu vào buồng đốt và tự động đưa xỉ ra ngoài. Thay vì phải nạp liệu thủ công như lò ghi tĩnh, lò ghi xích sử dụng hộp số để điều chỉnh tốc độ di chuyển của nền ghi, cho phép kiểm soát công suất lò linh hoạt theo nhu cầu sử dụng hơi thực tế.

Theo Hiệp hội Năng lượng Việt Nam, lò hơi ghi xích hiện chiếm khoảng 40% thị phần lò hơi công nghiệp đốt than nhờ sự cân bằng giữa chi phí đầu tư và mức độ tự động hóa.

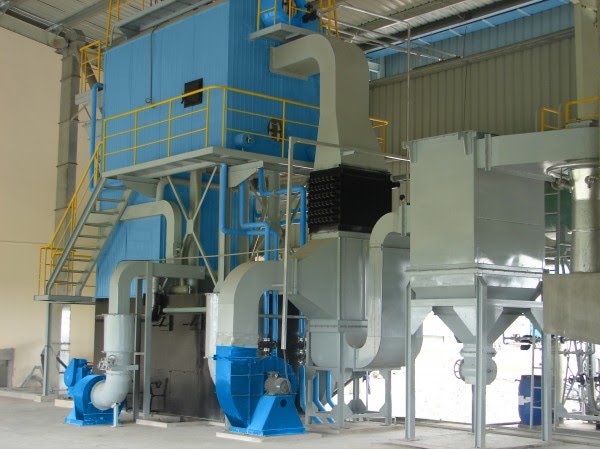

2. Cấu tạo chi tiết của hệ thống lò hơi ghi xích gồm những bộ phận nào?

Một hệ thống ghi xích lò hơi hoàn chỉnh được tổ hợp từ 6 bộ phận chính là hệ cấp liệu tự động, ghi xích, buồng đốt, bộ thu hồi nhiệt, hệ thống lọc bụi, quạt hút và ống khói. Sự đồng bộ của các bộ phận này quyết định trực tiếp đến hiệu suất cháy và tuổi thọ của lò.

2.1. Hệ thống cấp liệu và Ghi xích

Hệ thống cấp liệu được trang bị hoạt động một cách tự động hoặc bán tự động, bao gồm các thiết bị như xe xúc lật, xe múc, phễu chứa liệu, gầu tải, băng tải, vít tải. Các thiết bị này được bố trí điều khiển một cách liên động, tự định lượng và tự cấp liệu cho lò hơi. Ngoài ra, hệ thống còn được bố trí thêm cân khối lượng để xác định lượng nhiên liệu tiêu hao.

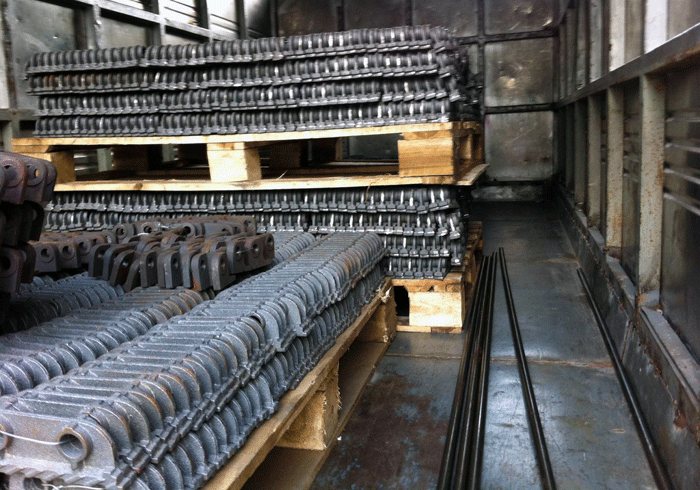

Tiếp nhận nhiên liệu từ hệ cấp liệu là Ghi xích, bộ phận này có cấu tạo là băng ghi làm bằng các mắt gang hoặc thép chịu nhiệt, di chuyển nhờ hệ thống xích và con lăn.

2.2. Buồng đốt và Bộ thu hồi nhiệt

Buồng đốt là nơi nhiên liệu cháy sinh nhiệt, được thiết kế tối ưu để nhiên liệu cháy kiệt hoàn toàn và bố trí các dàn ống để thu hồi nhiệt trực tiếp từ ngọn lửa.

Phía sau buồng đốt là Bộ thu hồi nhiệt (gồm bộ hâm nước, bộ sấy không khí) có chức năng tận dụng nhiệt lượng từ khói thải nhằm tăng hiệu suất của lò hơi và giảm nhiệt độ khói thải ra môi trường.

2.3. Hệ thống lọc bụi và Ống khói

Hệ thống lọc bụi có nhiệm vụ xử lý tro bụi từ quá trình cháy nhiên liệu. Doanh nghiệp có thể lựa chọn một số thiết bị như lọc bụi túi vải, lọc bụi tĩnh điện, cyclone lọc bụi đa cấp, tháp lọc bụi ướt, bể lắng tro. Mục đích chính là để khói thải khi ra khỏi ống khói đảm bảo được các tiêu chuẩn môi trường do nhà nước quy định.

Cuối cùng, quạt hút và ống khói sẽ đẩy khói thải sau khi đã được tận dụng nhiệt và xử lý lọc bụi qua nhiều cấp lên ống khói và thải ra môi trường.

3. Nguyên lý hoạt động của lò hơi ghi xích diễn ra theo quy trình nào?

Nguyên lý vận hành của lò ghi xích tuân theo quy trình tuần tự: cấp liệu và sấy nóng, đốt cháy bốc chất bốc, cháy kiệt tạo xỉ và cuối cùng là thải xỉ tự động.

Quy trình bắt đầu khi nhiên liệu từ phễu được rải đều lên mặt ghi đang di chuyển chậm vào buồng đốt. Dưới tác dụng của nhiệt bức xạ từ vòm lò, nhiên liệu được sấy khô và bắt cháy tại vùng đầu ghi. Khi di chuyển vào sâu bên trong, quá trình cháy diễn ra mãnh liệt nhất để sinh nhiệt. Cuối cùng, khi ghi di chuyển đến cuối buồng đốt, xỉ tro (nhiên liệu đã cháy hết) sẽ tự động rơi xuống phễu thu hồi nhờ chuyển động quay đầu của băng tải xích.

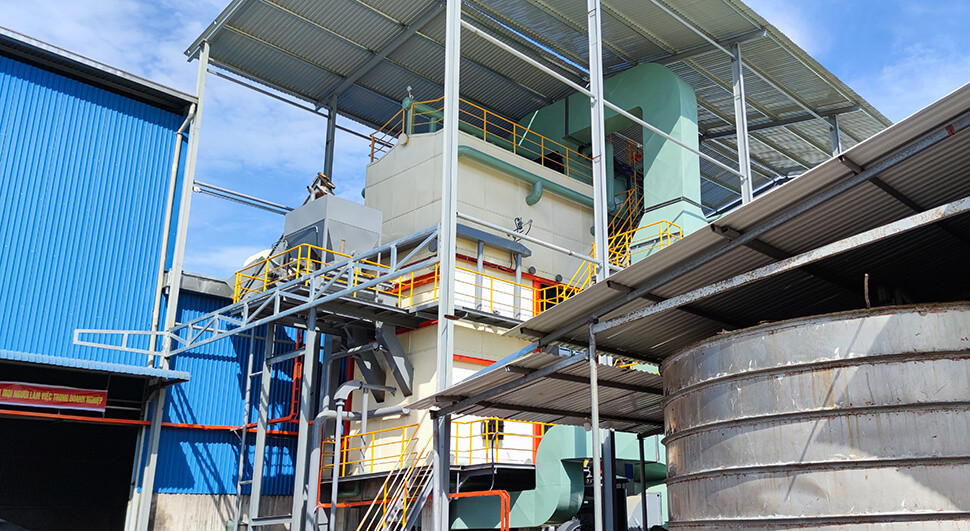

4. Ứng dụng và Ưu nhược điểm của lò hơi ghi xích trong công nghiệp là gì?

Thiết bị này đóng vai trò quan trọng trong các ngành sản xuất quy mô vừa và lớn, tuy nhiên việc lựa chọn cần cân nhắc kỹ giữa khả năng tự động hóa và chi phí bảo trì cơ khí.

4.1. Những ngành công nghiệp nào phù hợp nhất để sử dụng lò ghi xích?

Lò ghi xích đặc biệt phù hợp cho các ngành dệt nhuộm, sản xuất giấy, bao bì và chế biến thực phẩm (hấp, luộc, tiệt trùng). Đây là những lĩnh vực yêu cầu lượng hơi cung cấp phải liên tục, ổn định và thường sử dụng nhiên liệu than cám hoặc viên nén sinh khối sẵn có.

4.2. Ưu điểm và Nhược điểm khi so sánh với lò hơi ghi tĩnh là gì?

So với lò ghi tĩnh, lò ghi xích vượt trội nhờ khả năng cơ giới hóa việc cấp liệu và thải xỉ, giảm sức lao động. Thiết bị cũng cho hiệu suất cháy cao hơn do kiểm soát được quá trình cháy. Tuy nhiên, nhược điểm là kết cấu cơ khí phức tạp dẫn đến chi phí bảo trì cao và yêu cầu nhiên liệu phải có kích thước đồng đều, không đốt được than quá mịn hoặc quá ẩm.

5. Báo giá lò hơi ghi xích phụ thuộc vào yếu tố nào?

Báo giá hệ thống lò hơi ghi xích phụ thuộc lớn vào công suất sinh hơi, chất liệu gang đúc mặt ghi và xuất xứ thiết bị phụ trợ (quạt, bơm, hộp số).

Giá lò hơi ghi xích rất đa dạng, phụ thuộc vào công suất, thiết kế và nhà cung cấp, nhưng thường dao động từ vài trăm triệu đến cả tỷ đồng cho một hệ thống hoàn chỉnh. Cụ thể, mức đầu tư cho 1 tấn hơi có thể có giá 500-650 triệu đồng. Trong trường hợp sửa chữa thay thế, nếu chỉ tính riêng bộ ghi xích có thể có giá từ 50 – 300 triệu đồng, tùy theo quy mô bề mặt ghi, chất liệu gang đúc chịu nhiệt và các yêu cầu kỹ thuật đặc biệt.

6. Tại sao nên chọn lò hơi ghi xích thương hiệu FDI Heat?

Trong thị trường thiết bị nhiệt, FDI Heat là thương hiệu hàng đầu chuyên cung cấp giải pháp lò hơi ghi xích với công nghệ thiết kế chuẩn ASME (Mỹ) và cam kết hiệu suất vận hành cao.

Những lợi thế cạnh tranh của FDI Heat bao gồm:

• Thiết kế buồng đốt tối ưu: Sử dụng kết cấu vòm bức xạ nhiệt cải tiến giúp đốt kiệt nhiên liệu, giảm lượng than trong xỉ xuống mức thấp nhất.

• Vật liệu ghi bền bỉ: Thanh ghi được chế tạo từ gang chịu nhiệt cao cấp, chống mài mòn và biến dạng ở nhiệt độ cao.

• Dịch vụ chuyên nghiệp: FDI Heat cung cấp dịch vụ bảo trì, sửa chữa 24/7, đảm bảo khắc phục sự cố kẹt ghi hay hỏng hóc nhanh chóng nhất.

7. Khách hàng đánh giá như thế nào về sản phẩm và dịch vụ của FDI Heat?

Sự tin tưởng của khách hàng là minh chứng rõ nhất cho chất lượng của FDI Heat. Dưới đây là những phản hồi thực tế từ các đối tác đã sử dụng hệ thống lò hơi ghi xích của chúng tôi.

Anh Nguyễn Văn Cường – Chủ nhà máy Dệt may tại Thái Bình: “Nhà máy tôi chuyển từ lò ghi tĩnh sang lò hơi ghi xích 6 tấn/giờ của FDI Heat được hơn 1 năm nay. Điều tôi ưng ý nhất là áp suất hơi cực kỳ ổn định, không bị trồi sụt như lò cũ, giúp hàng vải nhuộm ra đều màu hơn hẳn. Đội ngũ kỹ thuật của FDI cũng rất nhiệt tình, hướng dẫn công nhân vận hành rất chi tiết.”

Chị Lê Thị Thu Hà – Giám đốc Công ty Chế biến Thực phẩm tại Đồng Nai: “Tôi đánh giá cao dịch vụ bảo trì của FDI Heat. Hồi đầu năm lò bị kẹt ghi do than lẫn đá, tôi gọi điện là các bạn có mặt ngay trong đêm để xử lý, sáng hôm sau lò chạy lại bình thường kịp đơn hàng xuất khẩu. Về chi phí vận hành, hệ thống mới giúp tôi tiết kiệm được khoảng 15% tiền than so với trước đây.”

8. Những lưu ý quan trọng về vận hành và bảo trì

Để đảm bảo lò hoạt động bền bỉ, người vận hành cần tuân thủ nghiêm ngặt các quy định về chất lượng nhiên liệu đầu vào và quy trình xử lý sự cố cơ khí.

8.1. Yêu cầu nhiên liệu đầu vào cần tuân thủ tiêu chuẩn nào?

Nhiên liệu cho lò ghi xích cần có kích thước hạt đồng đều (thường từ 10-40mm) và độ ẩm dưới 20%. Việc sử dụng than quá mịn sẽ gây lọt ghi, lãng phí nhiên liệu, trong khi than quá to hoặc ẩm sẽ khiến quá trình cháy không hoàn toàn, làm giảm hiệu suất lò.

8.2. Quy trình xử lý sự cố kẹt ghi cần thực hiện ra sao?

Khi phát hiện ghi bị kẹt, cần ngay lập tức dừng động cơ hộp số để tránh gãy chốt an toàn. Sau đó, kỹ thuật viên cần kiểm tra qua cửa thăm để xác định vật lạ như đá, sắt,… chèn vào xích và dùng tay quay thủ công đảo chiều ghi nhẹ nhàng để giải phóng dị vật.

Theo khuyến cáo của TCVN về an toàn thiết bị áp lực, việc kiểm tra tình trạng thanh ghi và tra dầu mỡ cho xích tải phải được thực hiện định kỳ hàng tuần.

9. Câu hỏi thường gặp về lò hơi ghi xích

9.1. Lò hơi ghi xích đốt được những loại nhiên liệu nào?

Lò hơi ghi xích có khả năng đốt đa dạng các loại nhiên liệu rắn có kích thước cỡ hạt lớn. Phổ biến nhất là than đá (Antraxit, than Bitum, than cám), than Indonesia. Ngoài ra, lò cũng có thể đốt được các loại nhiên liệu sinh khối (biomass) như củi khúc, viên nén gỗ, hoặc trấu thanh, miễn là kích thước nhiên liệu phù hợp để không bị lọt qua khe ghi.

9.2. Hiệu suất của lò hơi ghi xích so với lò hơi tầng sôi như thế nào?

Thông thường, lò hơi ghi xích có hiệu suất thấp hơn lò hơi tầng sôi một chút, dao động trong khoảng 75% – 85%.

• Lò ghi xích: Phù hợp với than có chất lượng ổn định, kích thước hạt đồng đều.

• Lò tầng sôi: Đốt cháy kiệt hơn đối với các loại than xấu, nhiệt trị thấp và độ ẩm cao. Tuy nhiên, lò ghi xích lại vận hành đơn giản hơn và tiêu thụ điện năng cho quạt gió ít hơn.

9.3. Lò hơi ghi xích có thể tự động hóa hoàn toàn không?

Có. Lò hơi ghi xích hiện đại có mức độ cơ giới hóa và tự động hóa cao. Hệ thống cấp liệu (băng tải than) và hệ thống thải xỉ (băng tải xỉ) đều hoạt động tự động. Người vận hành chủ yếu giám sát bảng điều khiển PLC/SCADA để điều chỉnh tốc độ ghi và lượng gió cấp, giảm thiểu đáng kể sức lao động chân tay so với lò ghi tĩnh.

9.4. Những hư hỏng thường gặp nhất ở lò hơi ghi xích là gì?

Các vấn đề kỹ thuật phổ biến bao gồm kẹt ghi, gãy/cháy thanh ghi, trùng xích:

• Kẹt ghi: Do xỉ nóng chảy bám vào hoặc dị vật (sắt, đá) kẹt trong mắt xích.

• Gãy/cháy thanh ghi: Do làm mát không tốt hoặc nhiệt độ buồng đốt quá cao cục bộ.

• Trùng xích: Do vận hành lâu ngày mà không căng lại xích kịp thời.

9.5. Lò hơi ghi xích xử lý khí thải như thế nào để đạt chuẩn môi trường?

Để đạt quy chuẩn về khí thải (QCVN), lò hơi ghi xích cần được trang bị hệ thống xử lý khói thải đa cấp, bao gồm:

• Cyclone: Lọc bụi thô/bụi nặng.

• Tháp dập bụi ướt (Scrubber) hoặc Lọc bụi túi vải: Xử lý bụi mịn.

• Hệ thống khử lưu huỳnh/NOx: Tùy thuộc vào loại nhiên liệu đầu vào để đảm bảo khí thải ra ống khói là khí sạch.

9.6. Khả năng đáp ứng thay đổi tải (nhu cầu hơi) của lò ghi xích có nhanh không?

Khả năng đáp ứng thay đổi tải của lò ghi xích ở mức trung bình. Do quán tính nhiệt của lớp nhiên liệu trên mặt ghi lớn, việc tăng hoặc giảm nhiệt lượng cần một khoảng thời gian nhất định (điều chỉnh tốc độ ghi và gió). Nó phù hợp nhất với các nhà máy có nhu cầu sử dụng hơi ổn định, ít biến động đột ngột.

9.7. Chi phí đầu tư và vận hành của lò hơi ghi xích ra sao?

• Chi phí đầu tư: Thường thấp hơn so với lò hơi tầng sôi hoặc lò hơi phun than.

• Chi phí vận hành: Tiết kiệm điện năng hơn lò tầng sôi (do quạt gió công suất nhỏ hơn), nhưng có thể tốn kém hơn về chi phí nhiên liệu nếu than cháy không hết (hàm lượng carbon trong xỉ còn cao).

• Bảo trì: Chi phí thay thế thanh ghi định kỳ là một khoản cần lưu ý.

9.8. Tuổi thọ trung bình của lò hơi ghi xích là bao lâu?

Nếu được bảo trì đúng quy trình, vệ sinh định kỳ và vận hành đúng thông số, lò hơi ghi xích có thể hoạt động bền bỉ từ 15 đến 20 năm. Việc kiểm soát chất lượng nước cấp lò hơi cũng đóng vai trò quyết định đến tuổi thọ của thân lò (tránh cáu cặn và ăn mòn).
