Lò Hơi Đốt Bụng

1. Lò hơi đốt bụng là gì?

Lò hơi đốt bụng là dạng lò hơi ống lửa có buồng đốt chính nằm bên trong thân lò, được bao bọc xung quanh bởi nước. Loại lò này thường có thiết kế nằm ngang, sử dụng nhiên liệu dầu, gas, hoặc than/củi (đối với dạng lò đốt bụng ghi xích hoặc ghi tĩnh kết hợp). Thuật ngữ “đốt bụng” xuất phát từ việc ngọn lửa cháy ngay trong “bụng” (ống lò) của nồi hơi.

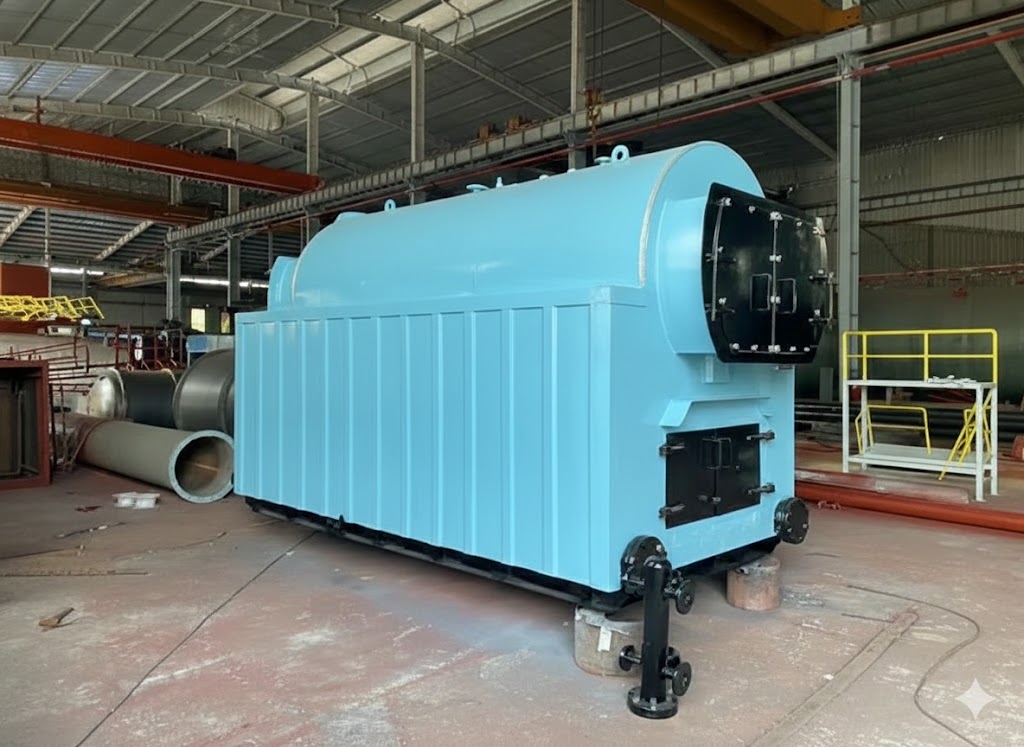

2. Nguyên lý hoạt động của lò hơi đốt bụng diễn ra như thế nào?

Nguyên lý hoạt động của lò diễn ra theo chu trình trao đổi nhiệt 3 pass (3 luồng đi của khói) để tận dụng tối đa nhiệt lượng trước khi thải ra ngoài. Cụ thể, quá trình này bao gồm: nhiên liệu được đốt cháy trong ống lò (Pass 1) tạo ra nhiệt độ cao truyền bức xạ cho nước; khói nóng di chuyển đến hộp khói phía sau và quay ngược lại qua các chùm ống lửa (Pass 2); cuối cùng khói đi qua chùm ống đợt 3 (Pass 3) để truyền nốt nhiệt đối lưu trước khi ra ống khói.

Nước trong thân lò hấp thụ nhiệt từ vách ống lò và các chùm ống lửa sẽ sôi và bốc hơi, hơi nước tập trung ở khoảng không gian phía trên (khoang hơi) và được dẫn đi sử dụng.

Theo Tiêu chuẩn Việt Nam (TCVN 6004:2011) về nồi hơi, thiết kế 3 pass của lò hơi đốt bụng giúp tăng diện tích tiếp nhiệt lên đáng kể, giảm nhiệt độ khói thải xuống mức an toàn và nâng hiệu suất lò lên mức 85-90%.

3. Cấu tạo chi tiết của hệ thống lò hơi đốt bụng

Lò hơi đốt bụng có cấu tạo nguyên khối chắc chắn, bao gồm 5 bộ phận cốt lõi: thân lò, ống lò (buồng đốt), hệ thống ống lửa, hộp khói và hệ thống đốt nhiên liệu.

Chi tiết hơn, chức năng của từng bộ phận như sau:

3.1. Thân lò

Là lớp vỏ hình trụ bên ngoài chịu áp lực, thường được làm từ thép tấm chịu nhiệt dày, có chức năng chứa nước và bao bọc toàn bộ các bộ phận trao đổi nhiệt bên trong. Trên thân lò có gắn các thiết bị van an toàn, ống thủy sáng và áp kế.

3.2. Ống lò

Đây là bộ phận quan trọng nhất, nơi diễn ra sự cháy. Ống lò thường có dạng hình trụ gợn sóng để tăng độ cứng vững chịu áp lực và bù giãn nở nhiệt, tránh bị xé rách khi nhiệt độ thay đổi đột ngột.

3.3. Chùm ống lửa

Là hàng trăm ống thép nhỏ chạy song song bên trong thân lò. Khói nóng đi trong lòng ống, nước nằm ngoài ống. Các ống này thường được chế tạo có rãnh xoắn để tạo dòng chảy rối cho khí, tăng cường hiệu quả truyền nhiệt.

3.4. Hộp khói

Gồm hộp khói trước và hộp khói sau (ướt hoặc khô), có nhiệm vụ đổi chiều dòng khí từ Pass 1 sang Pass 2 và từ Pass 2 sang Pass 3, sau đó dẫn khói ra ống thải.

3.5. Hệ thống đốt

Tùy nhiên liệu mà cấu tạo khác nhau:

• Đốt dầu/Gas: Sử dụng đầu đốt phun sương (Burner) gắn ở mặt trước.

• Đốt than/Củi: Sử dụng ghi đốt nằm bên trong ống lò hoặc buồng đốt phụ phía trước.

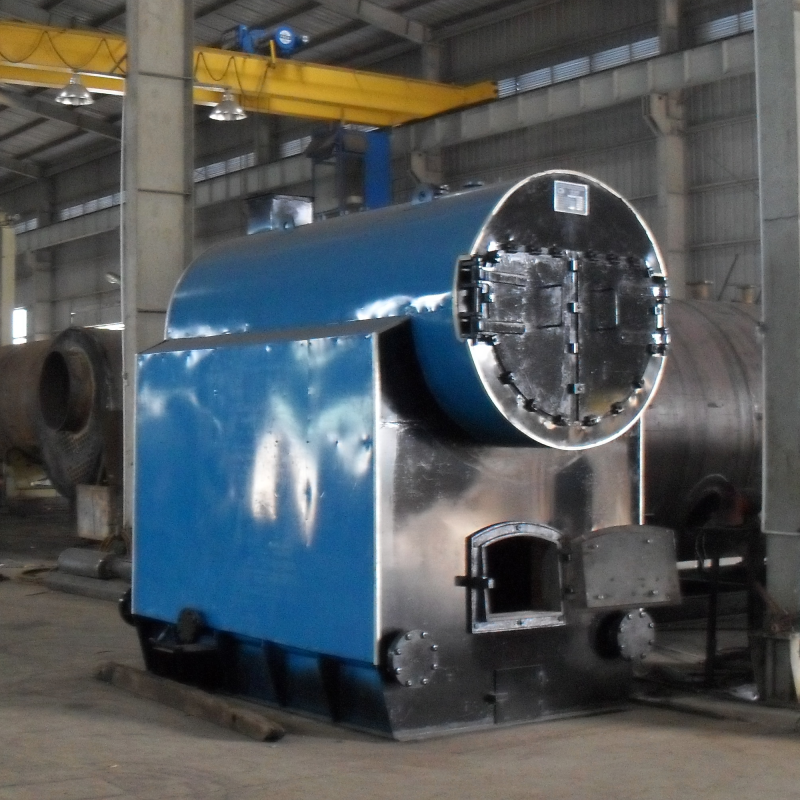

4. Ưu và nhược điểm của lò hơi đốt bụng

Việc lựa chọn lò hơi đốt bụng cần cân nhắc giữa tính tiện lợi, gọn nhẹ và các giới hạn về công suất, áp suất so với lò ống nước.

Cụ thể, ưu nhược điểm được phân tích như sau:

Ưu điểm nổi bật

• Hiệu suất cao, ít tỏa nhiệt: Do buồng đốt nằm ngâm trong nước, toàn bộ nhiệt bức xạ được nước hấp thụ trực tiếp, giúp giảm thiểu thất thoát nhiệt qua vách lò ra môi trường xung quanh.

• Kích thước nhỏ gọn: Thiết kế trọn bộ (package boiler) giúp tiết kiệm diện tích lắp đặt, dễ dàng vận chuyển và thi công nhanh chóng.

• Chất lượng hơi tốt: Diện tích mặt thoáng nước lớn giúp hơi sinh ra có độ khô cao, áp suất ổn định, rất phù hợp cho các ngành dệt may, giặt là.

Nhược điểm và Hạn chế

• Giới hạn công suất: Do giới hạn về đường kính thân lò chịu áp lực, lò đốt bụng thường chỉ chế tạo được đến công suất tối đa khoảng 20-25 tấn/giờ.

• Nguy cơ nổ cao nếu cạn nước: Do lượng nước chứa trong lò rất lớn, nếu để xảy ra cạn nước dẫn đến nổ vật lý, sức công phá sẽ lớn hơn nhiều so với lò ống nước.

• Khởi động chậm: Lượng nước lớn nên thời gian đun sôi từ nguội đến khi có hơi lâu hơn lò hơi dạng ống nước.

5. Báo giá chi phí đầu tư lò hơi đốt bụng

Chi phí đầu tư lò hơi đốt bụng phụ thuộc lớn vào xuất xứ đầu đốt (với lò dầu/gas) hoặc kết cấu ghi (với lò than), thường dao động từ 300 triệu đến 1.5 tỷ đồng.

Cụ thể, bảng giá tham khảo cho các dòng lò phổ biến:

5.1. Lò hơi đốt bụng đốt dầu/gas

• Công suất 1 – 2 tấn/giờ: Giá từ 300 – 600 triệu đồng.

• Công suất 3 – 5 tấn/giờ: Giá từ 700 triệu – 1.2 tỷ đồng.

• Lưu ý: Giá biến động mạnh tùy thuộc đầu đốt (Burner) của Ý (Riello, Baltur) hay Hàn Quốc/Trung Quốc.

5.2. Lò hơi đốt bụng đốt than/củi

• Công suất 1 – 2 tấn/giờ: Giá từ 250 – 500 triệu đồng.

• Công suất 3 – 6 tấn/giờ: Giá từ 600 triệu – 1.1 tỷ đồng.

• Dòng này thường rẻ hơn lò dầu/gas do không tốn tiền mua đầu đốt đắt tiền, nhưng tốn chi phí hệ thống xử lý bụi.

Thống kê thị trường năm 2024 cho thấy, lò hơi đốt bụng vẫn là phân khúc bán chạy nhất cho các khách sạn, bệnh viện và nhà máy may mặc nhờ mức giá dễ tiếp cận và chi phí vận hành ổn định.

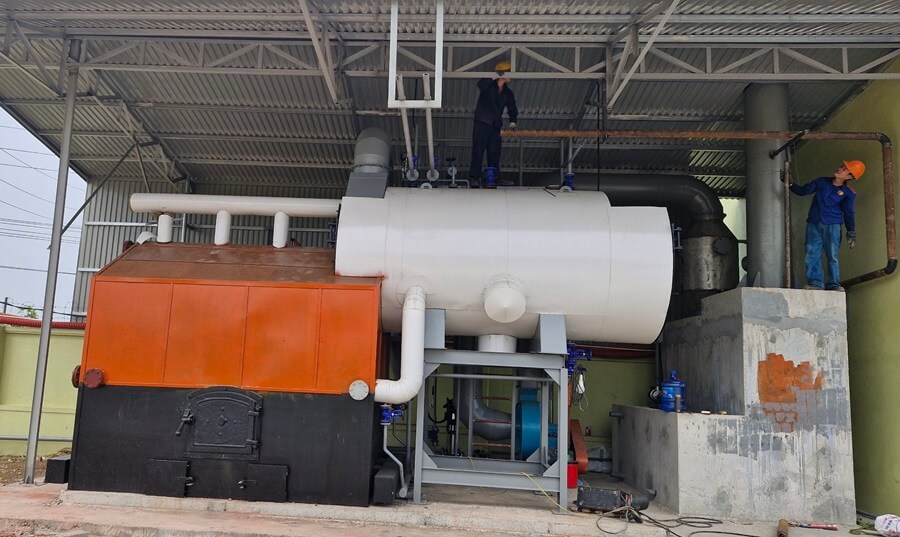

6. Những lưu ý sống còn khi vận hành lò hơi đốt bụng

Vận hành lò hơi đốt bụng đòi hỏi sự tuân thủ nghiêm ngặt về xử lý nước và quy trình kiểm soát áp suất để đảm bảo an toàn tuyệt đối.

Quan trọng hơn, người vận hành cần ghi nhớ các nguyên tắc sau:

6.1. Kiểm soát chất lượng nước cấp

Đây là yếu tố quan trọng nhất. Vì nước đi bên ngoài ống, nếu nước cứng sẽ bám cáu cặn lên bề mặt ống lửa và ống lò. Lớp cáu cặn này làm giảm truyền nhiệt, khiến ống bị quá nhiệt và gây nổ hoặc xé ống lò. Bắt buộc phải có hệ thống làm mềm nước (Softener).

6.2. Chế độ xả đáy định kỳ

Phải thực hiện xả đáy ít nhất 1-2 lần/ngày (tùy chất lượng nước) để loại bỏ bùn lắng dưới đáy thân lò. Bùn tích tụ lâu ngày sẽ làm ống lò bị quá nhiệt cục bộ tại vị trí tiếp xúc.

6.3. Kiểm tra ống thủy và van an toàn

Phải thông rửa ống thủy báo mức nước hàng ngày để đảm bảo không bị tắc, báo sai mực nước (báo nước đầy nhưng thực tế lò đã cạn). Tuyệt đối không vận hành nếu bơm cấp nước hoặc van an toàn bị hỏng.

7. Có nên chọn lò hơi đốt bụng thương hiệu FDI Heat?

Có, FDI Heat mang đến giải pháp lò hơi đốt bụng thế hệ mới, khắc phục các nhược điểm truyền thống nhờ thiết kế ống lò gợn sóng toàn phần và hệ thống điều khiển an toàn đa cấp.

Dưới đây là 3 điểm khác biệt tạo nên thương hiệu của chúng tôi:

7.1. Ống lò gợn sóng Fox

100% lò hơi đốt bụng FDI Heat sử dụng ống lò gợn sóng được nhập khẩu hoặc chế tạo bằng máy cán chuyên dụng. Thiết kế này giúp tăng diện tích chịu nhiệt lên 20% và tăng độ cứng vững gấp 3 lần so với ống lò phẳng, loại bỏ hoàn toàn nguy cơ méo ống khi giãn nở nhiệt.

7.2. Thiết kế Hộp khói ướt

Thay vì sử dụng hộp khói khô lót gạch chịu lửa (dễ nứt, thất thoát nhiệt), chúng tôi áp dụng công nghệ “Wet Back” – hộp khói nằm hoàn toàn trong nước. Điều này giúp thu hồi nhiệt triệt để, nâng hiệu suất lò lên tới 92% và giảm chi phí bảo trì gạch chịu lửa.

7.3. Hệ thống an toàn 3 tầng bảo vệ

Lò hơi được trang bị 3 tầng bảo vệ: Cảm biến áp suất tự ngắt, cảm biến mức nước điện cực (ngắt khi cạn nước cấp 1 và cấp 2) và van an toàn đôi. Đảm bảo lò tự động ngắt và báo động ngay khi có bất kỳ thông số nào vượt ngưỡng an toàn.

8. Đánh giá thực tế từ khách hàng

Sự tin tưởng của khách hàng là minh chứng rõ nhất cho chất lượng và độ an toàn của lò hơi đốt bụng FDI Heat.

Sau đây là những chia sẻ từ các đối tác:

“Bệnh viện chúng tôi yêu cầu lò hơi phải cực kỳ an toàn và sạch sẽ, không bụi bặm. Lò hơi đốt dầu 2 tấn của FDI Heat đáp ứng hoàn hảo. Lò chạy rất êm, sinh hơi nhanh chỉ sau 15 phút khởi động. Đặc biệt, hệ thống tự động hóa rất tốt, giảm hẳn áp lực cho nhân viên kỹ thuật trực lò.”

— Ông Phạm Minh Tuấn, Trưởng phòng Kỹ thuật Bệnh viện Đa khoa Quốc tế (Hà Nội)

“Xưởng giặt là công nghiệp cần áp suất hơi mạnh và khô để ủi đồ phẳng. Trước dùng lò cũ hơi hay bị lẫn nước làm ố vải. Từ khi chuyển sang lò đốt bụng 3 pass của FDI Heat, chất lượng hơi khô hoàn hảo. Chi phí dầu tuy có cao hơn than nhưng bù lại lò sạch, không cần nhân công xúc than, tính ra tổng chi phí hiệu quả hơn nhiều.”

— Bà Nguyễn Thị Mai, Giám đốc Công ty Giặt là Sạch (Đà Nẵng)

9. Câu Hỏi Thường Gặp Về Lò Hơi Đốt Bụng

9.1. Lò hơi đốt bụng có an toàn hơn lò ống nước không?

Về mặt kết cấu chịu áp lực lớn, lò ống nước an toàn hơn. Tuy nhiên, ở dải công suất nhỏ (dưới 10 tấn), lò hơi đốt bụng hiện đại của các hãng uy tín như FDI Heat được trang bị đầy đủ cảm biến và thiết kế ống gợn sóng nên rất an toàn. Nguy hiểm chủ yếu đến từ việc vận hành sai (để cạn nước) chứ không phải do lỗi thiết kế.

9.2. Bao lâu thì cần tẩy cặn lò hơi đốt bụng một lần?

Tùy thuộc vào chất lượng nước cấp và chế độ vận hành. Nếu nước cấp được xử lý tốt (độ cứng < 3mg/l), có thể 1-2 năm mới cần tẩy cặn. Nếu dùng nước giếng khoan trực tiếp, có thể 3-6 tháng lò đã đóng cặn dày và phải tẩy rửa hóa chất.

9.3. Lò hơi đốt bụng có thể đốt được rác thải không?

Không nên. Buồng đốt của lò đốt bụng có kích thước hạn chế và thiết kế để đốt nhiên liệu cháy nhanh (dầu, gas, than tốt). Đốt rác thải kích thước lớn sẽ gây tắc nghẽn, cháy không hết và làm hỏng ống lò rất nhanh.

9.4. Tại sao gọi là “lò 3 pass” và nó có tác dụng gì?

“Pass” là số lượt khói đi dọc theo thân lò. Lò 3 pass nghĩa là khói đi 3 lượt trước khi ra ngoài. Thiết kế này giúp khói có thời gian lưu lại trong lò lâu hơn, truyền được nhiều nhiệt hơn cho nước, từ đó tiết kiệm nhiên liệu hơn so với lò 2 pass.

9.5. Lò hơi đốt bụng tiêu hao bao nhiêu nhiên liệu dầu DO cho 1 tấn hơi?

Trung bình, lò hơi đốt bụng hiệu suất cao sẽ tiêu tốn khoảng 65 – 75 lít dầu DO để sản xuất ra 1 tấn hơi bão hòa. Con số này có thể thay đổi tùy vào nhiệt độ nước cấp và hiệu suất đầu đốt.

9.6. Khi lò đang nóng có được bơm nước lạnh vào đột ngột không?

Tuyệt đối không. Nếu lò đang cạn nước và nóng đỏ mà bơm nước lạnh vào sẽ gây hiện tượng “sốc nhiệt”, làm kim loại co ngót đột ngột dẫn đến nổ lò ngay lập tức. Phải để lò nguội tự nhiên mới được cấp nước.

9.7. Lò hơi đốt bụng phù hợp nhất cho ngành nào?

Loại lò hơi công nghiệp này phù hợp nhất cho các ngành cần công suất vừa và nhỏ, yêu cầu hơi ổn định, sạch sẽ và không gian lắp đặt hẹp như: May mặc, Giặt là, Chế biến thực phẩm, Dược phẩm, Khách sạn, Bệnh viện.

9.8. Lò hơi đốt bụng có cần xây móng phức tạp không?

Không. Đa số lò hơi đốt bụng được thiết kế dạng trọn bộ đặt trên bệ thép. Bạn chỉ cần một nền bê tông phẳng đủ chịu lực là có thể đặt lò vào hoạt động, không cần xây gạch cầu kỳ như lò hơi ghi tĩnh hay ghi xích.
